Instalación de una toma USB doble en la zona del maletero del Peugeot 307 SW (1)

Ya en su día, coloqué una toma doble USB en mi Peugeot 307SW. Pero como la familia va creciendo, y las necesidades también, llevaba tiempo queriendo instalar otra toma en la zona del maletero, de forma simétrica a la toma de 12 V ya existente en uno de los laterales.

Lo primero de todo, mostrar el lugar elegido. Se trata del simétrico a la toma 12V ya existente en el portaequipajes del coche:

Comprobamos que hay superficie de sobra para colocar la nueva toma:

Y una vez visto este primer punto no destructivo, toca empezar a trabajar. Para desmontar el plástico y poder trabajar, hay que quitar la argolla junto al portón:

Y también el plástico superior derecho, el que va hacia el techo:

Quedando al descubierto un nuevo tornillo que hay que quitar:

Ahora, con un destornillador fino, se levanta el embellecedor de la ¿salida de aire? Vamos, un adorno en toda regla... ja ja ja

Y quedarán al descubierto otros dos nuevos tornillos:

Una vez extraídos la pieza se queda casi suelta:

En la parte delantera de la misma, encontraremos un clip de plástico, que hay que retirar, justo por donde se esconde el cinturón del pasajero trasero :

Con ese clip fuera, la pieza de plástico es nuestra, lista para poder ser taladrada, con la broca de 32 mm de diámetro:

Una vez claro el sitio elegido, y comprobado que es viable instalar la toma (que no va a haber problemas de espacio) toca pasar los cables de un lado a otro del maletero. Para ello, abato los tres asientos traseros y tengo acceso a la superficie inferior del maletero:

La idea es pasar el cable bajo el acolchado, pero en un lugar donde no sufra por las diferentes cargas, más o menos pesadas, que pueden colocarse sobre el mismo. Por ello, decido pasarlo bajo la guía de fijación de los asientos, donde irá convenientemente protegido:

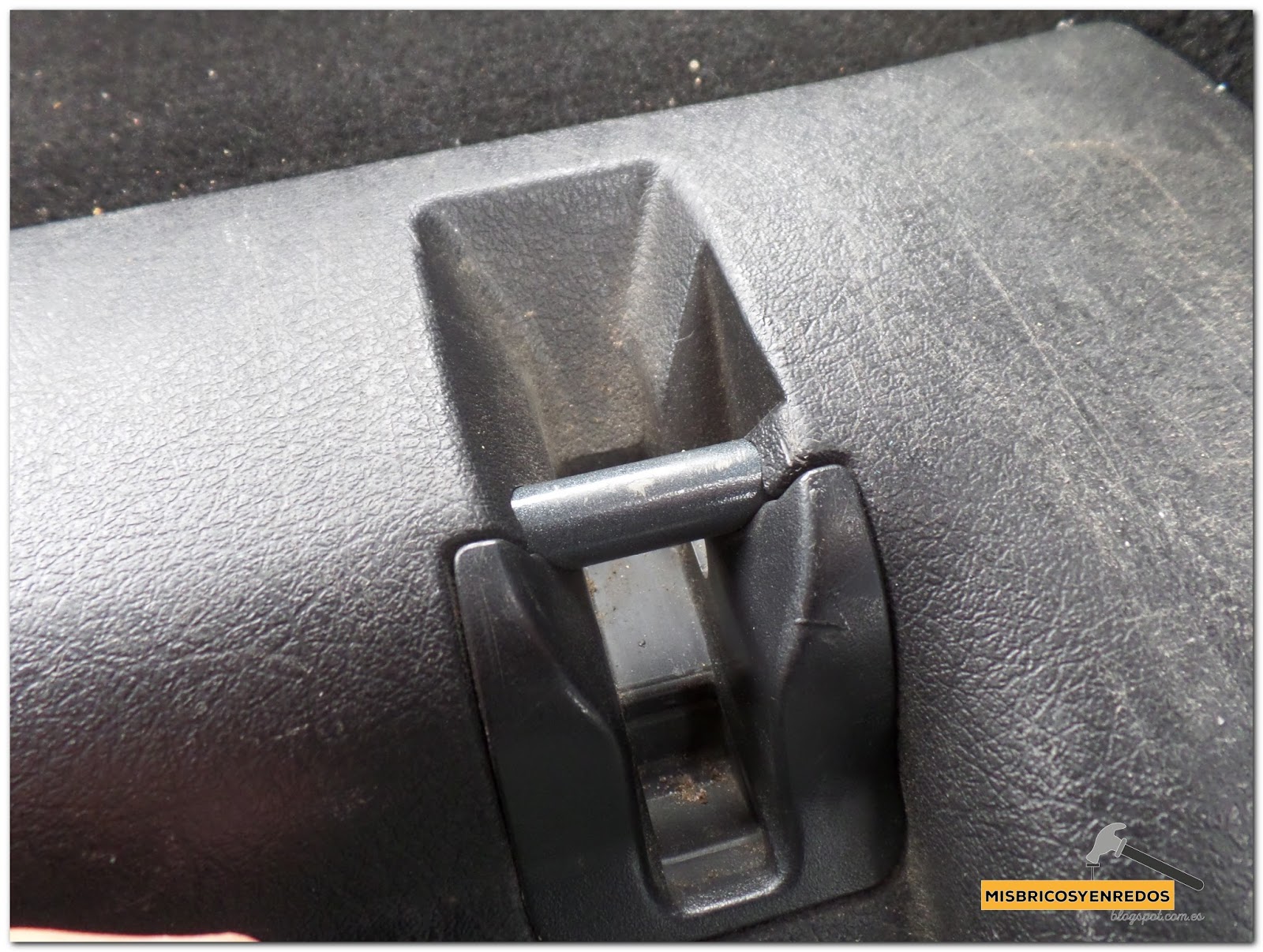

Para desmontar la guía, primero hay que quitar unas piezas de plástico bajo la barra de anclaje de los asientos:

Simplemente haciendo un poco de presión hacia atrás, como indica la foto del destornillador, hace que se desencaje:

Si queréis ver el punto exacto de actuación...

Una vez extraídos todos estos plásticos de fijación...

... la guía queda suelta, y sólo hay que levantarla:

Dejando al descubierto un interesante hueco por donde llevar el cable de forma protegida:

Ahora hay que llevar el cable de un panel lateral al simétrico:

Utilizando una llave Torx de 15, hay que desmontar los apoyabrazos existentes en el maletero para la sexta y séptima plaza de pasajeros:

El segundo tornillo está más escondido. Primero hay que levantar el acolchado, sujeto por grapas de presión:

Y se accede al segundo tornillo de fijación:

Ahora, sin los apoyabrazos, la moqueta vertical queda más suelta, y con ayuda de una guía pasacables, podemos hacer llegar el cable de alimentación hasta el raíl que descubrimos en el paso anterior:

Por supuesto, hay que repetir la operación en el lateral contrario:

Una vez pasado el cable por la zona protegida bajo la moqueta, toca volver a colocar la guía protectora:

Simplemente se coloca el plástico grande en su sitio y se van montando las piezas de fijación sin herramientas, llevándolas hacia adelante, en sentido contrario a su desmontaje:

Ya tenemos los extremos del cable de alimentación en cada uno de los lados del maletero:

Y para no cargar en exceso esta entrada, seguiremos con este brico en una próxima entrega.
